6大亮點！國內首個PC結構與預制木骨架墻體的混合示范實驗樓

來源：http://www.dqngs.com.cn

提到裝配式建筑
你會想到三大結構
今天小編要介紹的這個項目
有別于傳統的三大結構

我國首個預制混凝土結構
與預制木骨架墻體的混合示范實驗樓

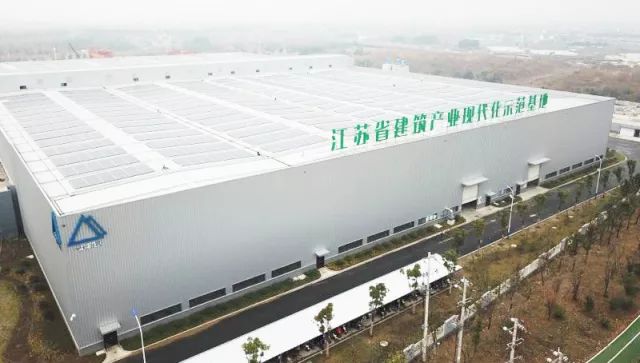

本項目位于研砼治筑常州生產研發基地內，由研砼治筑與加拿大木業共同合作完成，所有木結構構件由加拿大木業提供技術支持。

實驗樓總建筑面積占地171平米，主體結構采用預制混凝土框架結構配以預制木骨架組合墻體（以下簡稱預制節能木墻）作為圍護結構。其中混凝土框架結構的預制構件有：梁、柱、疊合樓板、樓梯，建筑圍護結構（即外墻結構）和內隔墻均采用預制節能木墻。除了梁柱節點，疊合樓板上層，全部采用在工廠內預制完成的建筑構件，預制率高達70%，預制裝配率達85%以上。


技術特點

采用混凝土+木混合結構

我國首次將預制混凝土結構與預制木骨架組合墻體相結合。相比較單一的混凝土PC框架結構建筑形式，用預制混凝土構件作為承重結構，結合預制節能木墻技術來作為建筑的非承重圍護結構。由于木質墻體本身的自重輕，大大減少了建筑受到地震力的影響。而且木材隔熱效果良好，用作外圍護結構可有效降低建筑物的采暖和制冷能耗。這種混合結構施工方式更加便捷迅速，最大程度減少了建筑垃圾的產生。并且由于木材本身獨有的全生命周期負碳特性，讓整棟建筑的碳足跡降到了最低。

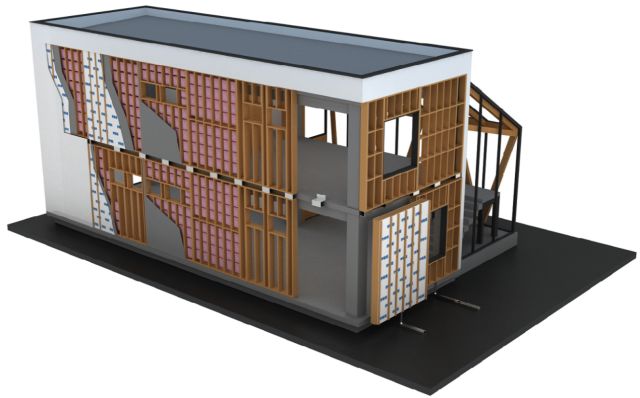

效果圖

輕質保溫木墻充當外維護結構

建筑外立面的保溫及防水一體成型。

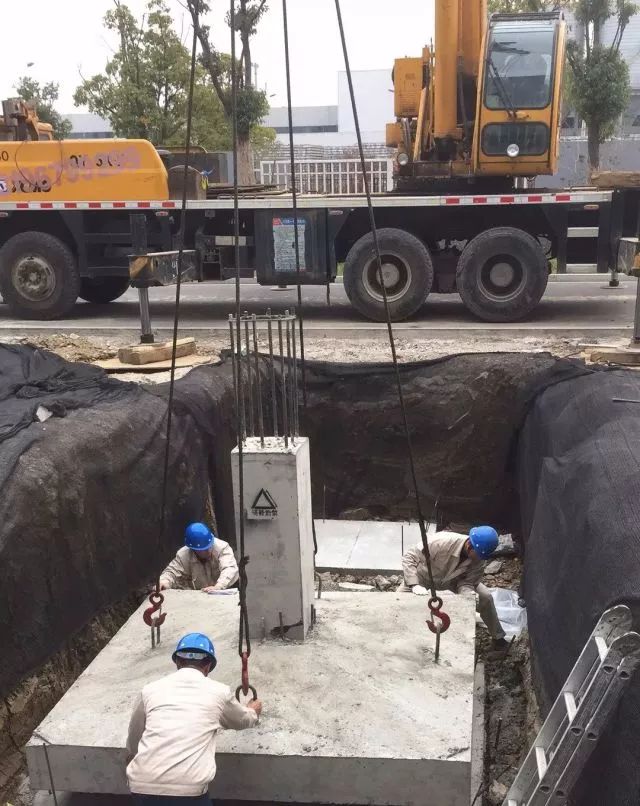

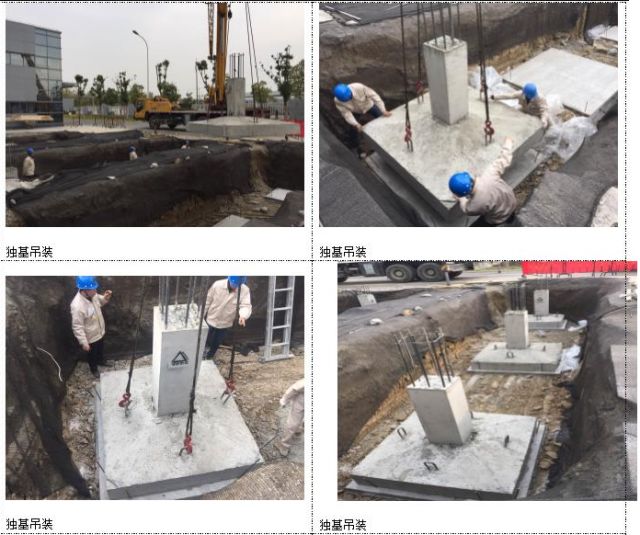

預制混凝土獨立基礎

預制構件類型達到100%，包括預制獨立基礎、預制柱、疊合梁、疊合樓板、預制樓梯。


木墻上安裝現澆層樓板邊模

優化傳統的支模方式，節約工期。

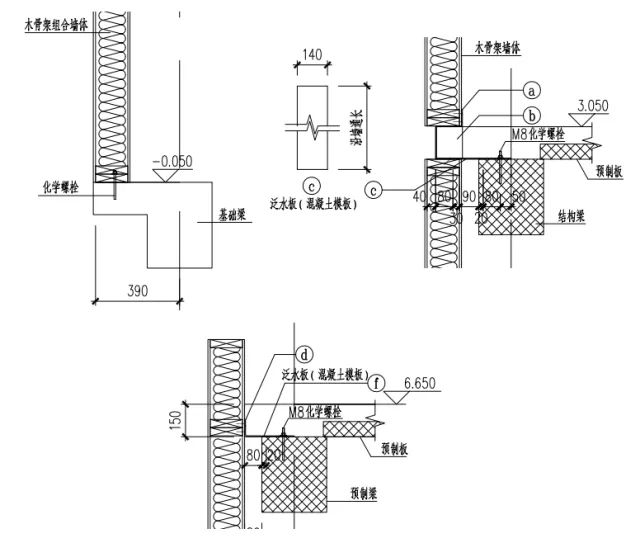

節點設計

木外維護墻與混凝土構件通過化學螺栓連接。

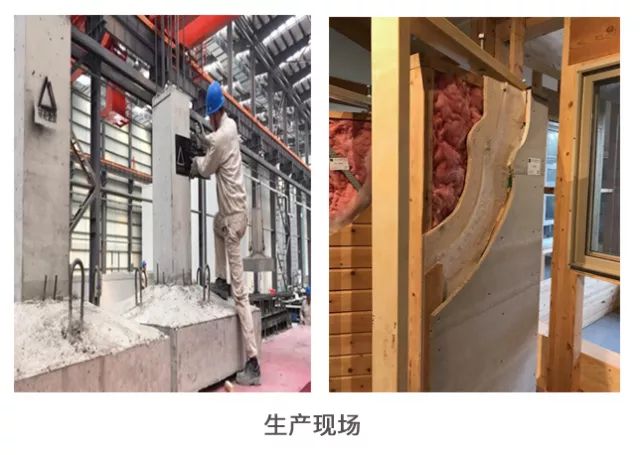

預制構件生產

本項目的混凝土預制構件在研砼治筑常州生產研發基地加工制作，木預制外墻由蘇州昆侖綠建加工制作，木墻當日運至現場進行直接吊裝，減少吊裝次數及堆場布置。

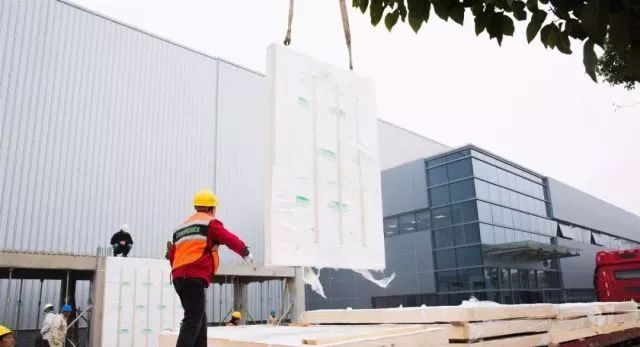

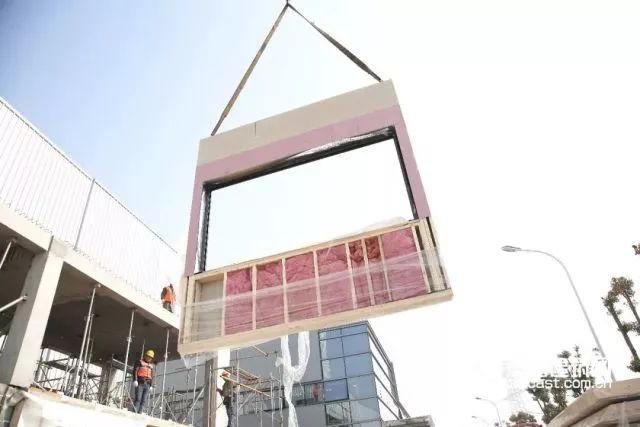

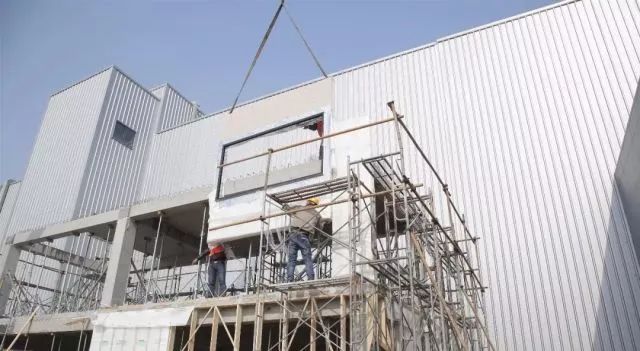

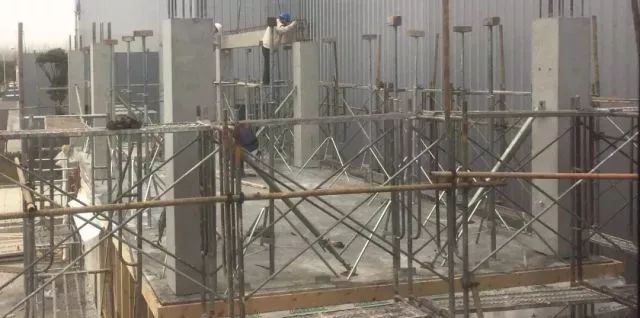

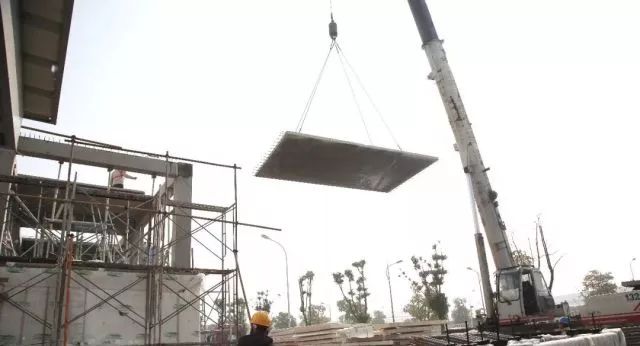

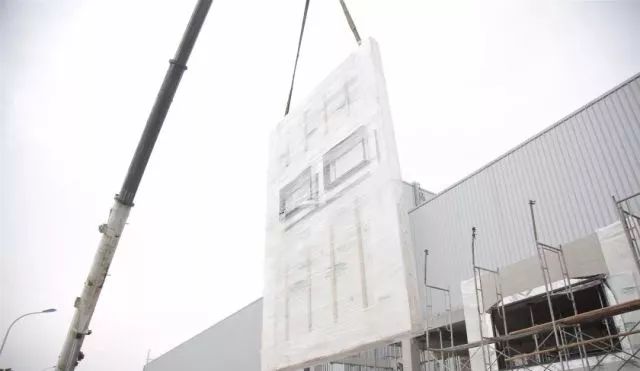

施工現場
